Расчет площади теплопередачи испарителя является важным шагом в проектировании, эксплуатации и оптимизации систем испарения. Как опытный поставщик испарителей, мы понимаем важность точных расчетов площади теплопередачи для обеспечения эффективности и результативности наших испарителей. В этом сообщении блога мы углубимся в ключевые факторы и методы, необходимые для расчета площади теплопередачи испарителя.
Понимание основ теплопередачи в испарителях
Прежде чем мы углубимся в расчеты, важно понять основные принципы теплопередачи в испарителях. Испаритель — это теплообменник, который передает тепло от греющей среды (например, пара) к жидкому сырью, вызывая испарение жидкости. Процесс теплопередачи в испарителе обычно включает три основных механизма: проводимость, конвекцию и излучение. Однако в большинстве промышленных испарителей преобладающими механизмами теплопередачи являются проводимость и конвекция.
Скорость теплопередачи (Q) в испарителе можно описать следующим уравнением:
Q = U × A × ΔTm
Где:
- Q — скорость теплопередачи (в ваттах или БТЕ/ч).
- U — общий коэффициент теплопередачи (в Вт/м²·К или БТЕ/ч·фут²·°F).
- A — площадь теплопередачи (в м² или футах²).
- ΔTm — это логарифмическая средняя разница температур (LMTD, в К или °F).
Из этого уравнения мы видим, что площадь теплопередачи (A) прямо пропорциональна скорости теплопередачи (Q) и обратно пропорциональна общему коэффициенту теплопередачи (U) и средней логарифмической разности температур (ΔTm). Поэтому для расчета площади теплообмена испарителя необходимо определить значения Q, U и ΔTm.
Определение скорости теплопередачи (Q)
Скорость теплопередачи (Q) в испарителе равна количеству тепла, необходимому для испарения жидкого сырья. Это можно рассчитать с помощью следующего уравнения:
Q = m × ΔHv
Где:
- m — массовый расход жидкого сырья (в кг/с или фунт/ч).
- ΔHv — скрытая теплота испарения жидкости (в Дж/кг или БТЕ/фунт).
Для определения массового расхода жидкого сырья (м) нам необходимо знать расход и плотность жидкости. Скрытая теплота испарения (ΔHv) зависит от типа жидкости и условий эксплуатации (таких как температура и давление). Эти значения можно получить из таблиц термодинамических свойств или рассчитать с использованием соответствующих корреляций.
Расчет общего коэффициента теплопередачи (U)
Общий коэффициент теплопередачи (U) является мерой совокупного сопротивления теплопередаче через различные компоненты испарителя, включая теплоноситель, стенки трубок и пленку жидкости. На него влияют несколько факторов, таких как тип испарителя, расход и свойства греющей среды и жидкого сырья, устойчивость к загрязнению и конструкция теплообменника.
Общий коэффициент теплопередачи (U) можно рассчитать по следующему уравнению:
1/U = 1/hi + δ/k + 1/ho + Rf
Где:
- hi — внутренний коэффициент теплопередачи (в Вт/м²·К или БТЕ/ч·фут²·°F)
- δ — толщина стенки трубы (в м или футах).
- k — теплопроводность материала трубы (Вт/м·К или БТЕ/ч·фут·°F).
- ho — коэффициент внешней теплопередачи (в Вт/м²·К или БТЕ/ч·фут²·°F)
- Rf — сопротивление загрязнению (в м²·К/Вт или фут²·°F/БТЕ).
Коэффициенты внутренней и внешней теплопередачи (hi и ho) можно оценить с помощью эмпирических корреляций, основанных на режиме потока (например, ламинарный или турбулентный поток), геометрии теплообменника и свойствах жидкостей. Сопротивление загрязнению (Rf) приводит к накоплению отложений на поверхностях теплопередачи, что может снизить эффективность испарителя. Обычно его определяют на основе опыта или экспериментальных данных.
Вычисление логарифмической средней разницы температур (ΔTm)
Логарифмическая средняя разница температур (ΔTm) является мерой средней разницы температур между нагревательной средой и жидкой подачей по длине теплообменника. Он учитывает изменение температуры вдоль пути потока жидкостей.
Логарифмическую среднюю разницу температур (ΔTm) можно рассчитать по следующему уравнению:
ΔTm = (ΔT1 – ΔT2)/ln(ΔT1/ΔT2)
Где:
- ΔT1 — разница температур между теплоносителем и жидкой подачей на одном конце теплообменника.
- ΔT2 – разница температур между теплоносителем и жидкой подачей на другом конце теплообменника.
Для расчета ΔT1 и ΔT2 нам необходимо знать температуры на входе и выходе теплоносителя и жидкого сырья. Эти значения могут быть определены на основе условий эксплуатации и конструктивных требований испарителя.
Пример расчета
Рассмотрим пример, иллюстрирующий процесс расчета площади теплоотдачи испарителя. Предположим, у нас естьМногоступенчатый испаритель с падающей пленкойкоторый используется для испарения жидкого сырья с массовой скоростью потока 1000 кг/ч. Скрытая теплота испарения жидкости составляет 2000 кДж/кг. Общий коэффициент теплопередачи оценивается в 1000 Вт/м²·К, а средняя логарифмическая разница температур составляет 20 К.
Сначала рассчитаем скорость теплоотдачи (Q):
Q = m × ΔHv
Q = (1000 кг/ч) × (2000 кДж/кг) × (1000 Дж/кДж) / (3600 с/ч)
Q = 555 556 Вт
Далее мы используем уравнение теплопередачи для расчета площади теплопередачи (А):
Q = U × A × ΔTm
А = Q/(U × ΔTm)
A = 555 556 Вт / (1000 Вт/м²·К × 20 К)
А = 27,78 м²
Следовательно, площадь теплопередачи испарителя составляет примерно 27,78 м².
Различные типы испарителей и особенности их теплопередачи
На рынке доступно несколько типов испарителей, каждый из которых имеет свою уникальную конструкцию и характеристики теплопередачи. Некоторые распространенные типы испарителей включают в себяВертикальный испаритель с падающей пленкойиКристаллизационный испаритель.

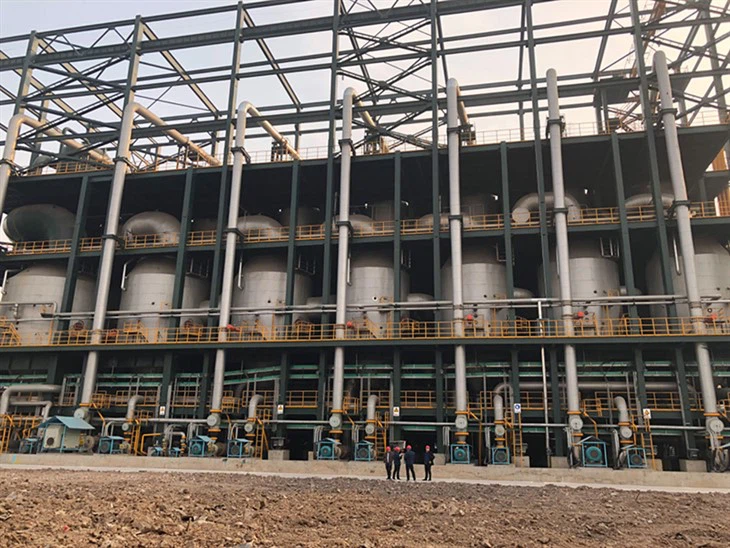

- Вертикальный испаритель с падающей пленкой: В испарителе с вертикальной падающей пленкой подаваемая жидкость распределяется в виде тонкой пленки вдоль внутренней поверхности вертикальных трубок. Теплоноситель течет по внешней стороне труб. Этот тип испарителя обеспечивает высокие коэффициенты теплопередачи и подходит для термочувствительных материалов. Однако распределение жидкой пленки и предотвращение образования сухих пятен являются критическими факторами, которые могут повлиять на эффективность теплопередачи.
- Кристаллизационный испаритель: Кристаллизационный испаритель используется для концентрации раствора до точки образования кристаллов. Процесс теплопередачи в кристаллизующемся испарителе более сложен, чем в простом испарителе, так как включает в себя как теплообмен, так и массоперенос. Образование кристаллов на поверхностях теплопередачи может существенно повлиять на коэффициент теплопередачи и устойчивость к загрязнению.
Важность точного расчета площади теплопередачи
Точный расчет площади теплопередачи испарителя необходим по нескольким причинам:
- Энергоэффективность: Испаритель правильного размера с правильной площадью теплопередачи может работать более эффективно, снижая потребление энергии и эксплуатационные расходы.
- Качество продукции: Площадь теплопередачи влияет на температуру и время пребывания жидкого сырья в испарителе, что может повлиять на качество конечного продукта.
- Надежность оборудования: Испаритель недостаточного размера может не соответствовать производственным требованиям, а испаритель слишком большого размера может привести к увеличению капитальных затрат и потенциальным эксплуатационным проблемам.
Заключение
Расчет площади теплопередачи испарителя — сложный процесс, требующий глубокого понимания принципов теплопередачи, свойств жидкостей и конструкции испарителя. Как поставщик испарителей, мы обладаем знаниями и опытом, чтобы помочь нашим клиентам точно рассчитать площадь теплопередачи и выбрать наиболее подходящий испаритель для их конкретных применений.
Если вы хотите узнать больше о наших испарителях или вам нужна помощь в расчете площади теплопередачи, свяжитесь с нами. Наша команда экспертов готова предоставить вам профессиональные советы и решения. Мы с нетерпением ждем возможности работать с вами и помочь вам достичь ваших целей по испарению.
Ссылки
- Incropera, FP, и ДеВитт, DP (2002). Основы тепломассообмена. Джон Уайли и сыновья.
- Перри, Р.Х., и Грин, Д.В. (1997). Справочник инженера-химика Перри. МакГроу-Хилл.
